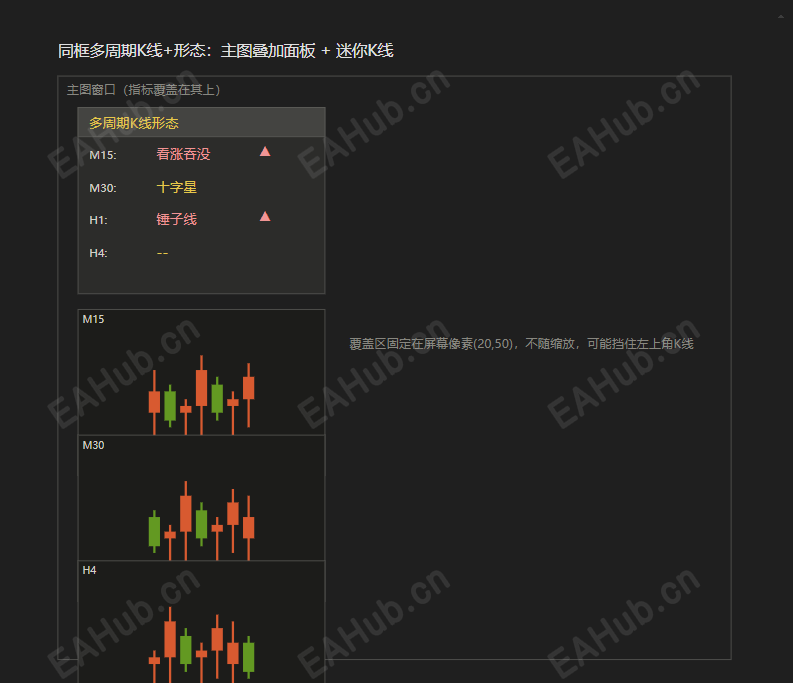

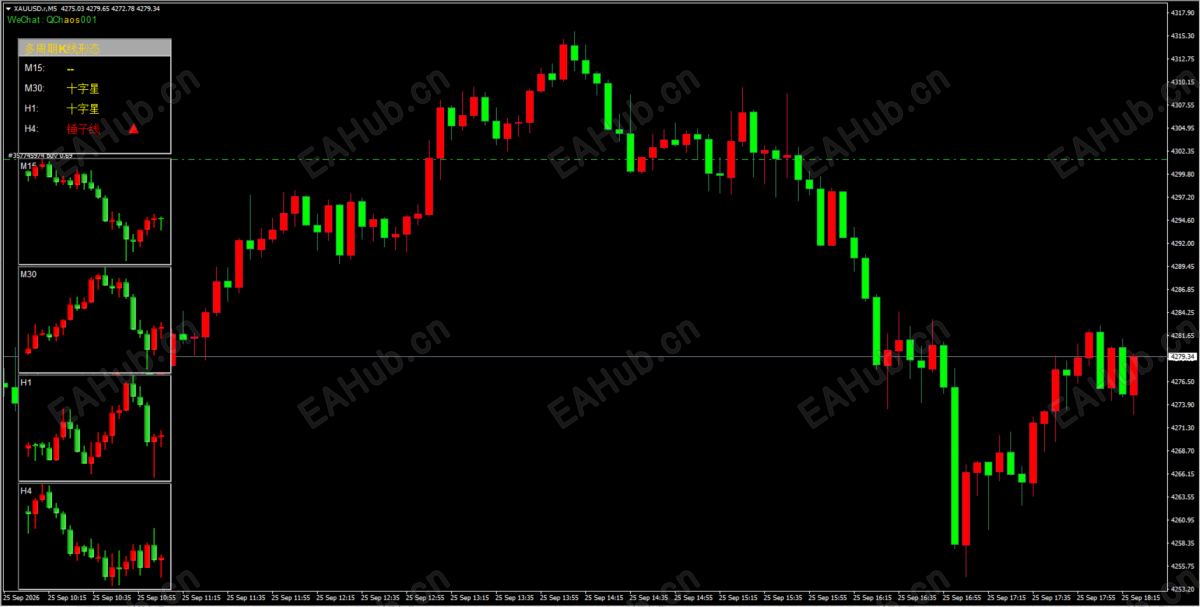

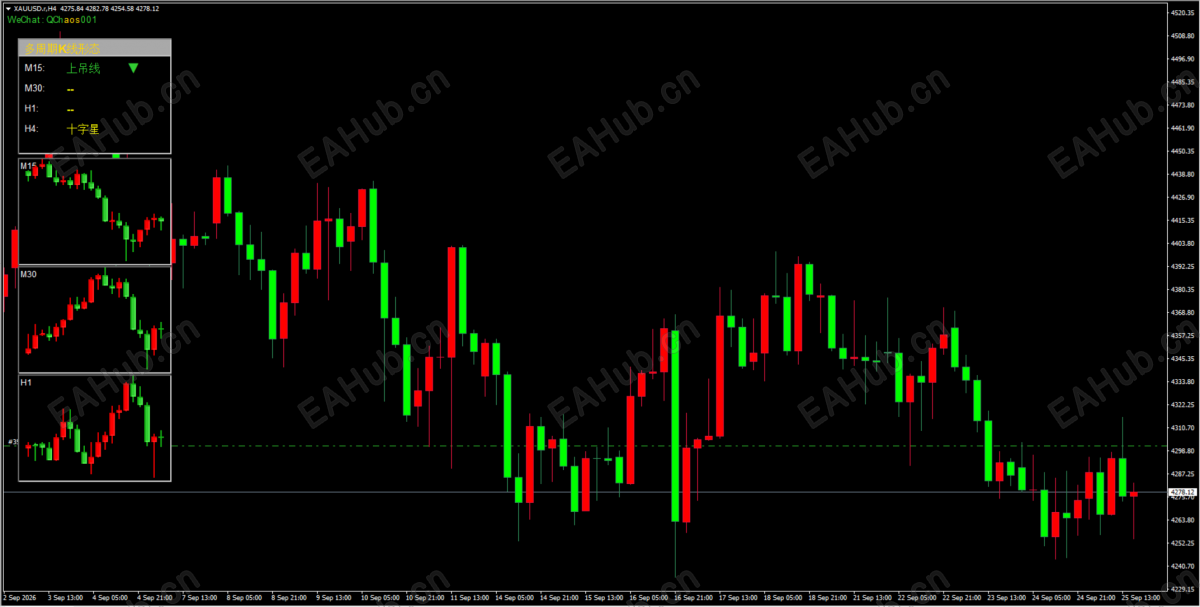

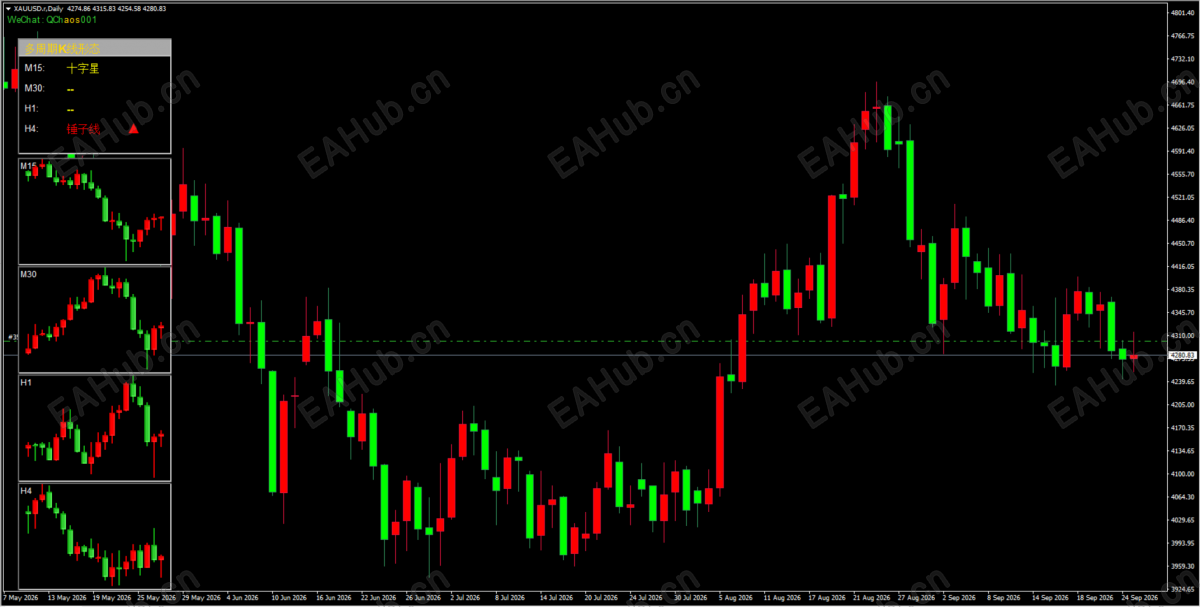

同框多周期K线+形态：一句话理解这款指标：一个主图叠加型看盘辅助——在图表左上角钉一个「多周期 K 线形态」面板，下面再并排画出几个周期的迷你 K 线图，红涨绿跌、实时跳动。





两块内容

• 形态面板（默认检测 M15/M30/H1/H4）：每行一个周期，显示该周期当前 K 线的形态名称 + 方向箭头（红▲=多、绿▼=空、黄=无形态/十字星）。
• 迷你 K 线图：对 M15/M30/H1/H4 中「不等于当前图表周期」的那几个，画出最近 20 根 K 线（矩形拼实体+影线），最新价在右、最旧在左，独立于主图缩放。


参数一览

• UserPeriodsList：默认 "M15,M30,H1,H4"，面板检测的周期（逗号分隔，支持 M1…MN）
• PatternSource：0=当前未收盘K线，1=前一根
• ShowPatternPanel：是否显示形态面板（默认 true）
• InitPanelX / Y：面板屏幕像素坐标（默认 20 / 50）
• FontSize：周期标签字号（默认 10）
• DrawPatternArrows：默认 false，但代码里标了「忽略」，实际箭头一直显示，调它没反应
• ShowMiniKlines：是否显示迷你图（默认 true）
• MiniChartHeight：迷你图高度 px（默认 150）
• MiniKlineCount：显示多少根（默认 20）
• MiniKlineWidth / Gap：K线宽/间距 px，放不下会自动缩（默认 12 / 2）
• MiniBull/BearColor：阳/阴线颜色（红/绿）


形态检测逻辑（共 8 类）：只看最近 3 根（shift、shift+1、shift+2）：十字星（实体<0.1×振幅）、锤子/上吊线、倒锤/射击之星、看涨/看跌吞没、晨星/暮星。注意：是简化版分类器——锤子/上吊只按当根 K 线是阳还是阴（c>o）区分，不是按顶部/底部位置；晨星/暮星用 c0>o2 而非真实价位关系，且无趋势过滤。PatternSource=0 检测正在形成的当前 K 线，形态会随这根 K 线发育实时翻转（十字星可能中途变吞没）。想稳定设成 1。
值得肯定的点

• OnDeinit 用 ObjectsDeleteAll(0,"MKP_") 统一清理，卸载后不残留任何对象。
• 主图窗口固定用 window 0，没有 WindowFind 那种改名就串窗的脆弱写法。


要注意的坑

• DrawPatternArrows 参数无效：箭头在面板内其实一直显示。
• 每 tick 全量重画：OnCalculate 每次重画所有迷你 K 线对象并 ChartRedraw()，声明了 g_lastBarTime 却从没用来节流——M1 这类 tick 极多的图上可能轻微吃 CPU。


一句话结论：当「同屏多周期形态速览+缩略图」好用；别当精确形态信号源（尤其 PatternSource=0 实时翻转、分类简化）。
